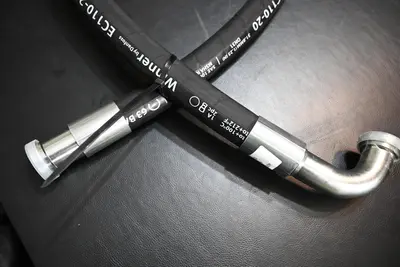

Ensemble flexible hydraulique DN31 (1"1/4) à embouts coudés
Ensemble flexible hydraulique de gros diamètre assemblé par STEP : gaine DN31, embouts coudés à 90° soudés sur bride, sertissage repéré et embouts obturés.
Marquages relevés sur le produit
- Marque relevée
- Winner by Danfoss
- Référence relevée
- EC110-20
- Diamètre indiqué
- 31,8 MM (1.25 IN) — DN31
- Pression indiquée
- 63 BAR (925 PSI)
- Normes indiquées
- SAE 100R1 · EN853 1SN
- Température indiquée
- -40 °C à +100 °C (-40 °F à +212 °F)
- Repère de sertissage STEP
- STEP · 400236846 · 2511-L
Valeurs relevées sur l’exemplaire photographié. Elles décrivent cet article précis et ne constituent pas un engagement de gamme. Contactez-nous pour la configuration exacte dont vous avez besoin.
Description
Ensemble hydraulique complet réalisé en atelier : la gaine DN31 est coupée à longueur, puis sertie sur des embouts tubulaires coudés à 90° terminés par une bride. Chaque sertissage porte un repère gravé propre à STEP, et les extrémités sont obturées puis filmées avant livraison — une pratique qui protège les portées d'étanchéité pendant le transport et le stockage sur chantier.
Ce type d'ensemble est fabriqué à la demande : diamètre, longueur développée, angle et orientation des embouts, type de bride et repérage sont définis à partir de la pièce existante ou du plan fourni par le client.
